Jedinica za odvajanje zraka (ASU): Princip i aplikacije za rad



Kako se industrijski razvoj i dalje napreduje, jedinica za odvajanje zraka (ASU) postala je neophodna osnovna oprema, igrajući se na rastuću potražnju za industrijskim plinovima u raznim sektorima u raznim sektorima i ostalim rijetkim plinovima - asus za proizvodnju diplomiranja za velike proizvodnje plina . ovo Članak DELLS u tehničke principe, strukturne komponente i raznolike primjene ASUS-a, crtanje na ekspertizu u dizajnu kriogenog inženjeringa i industrijskog plina

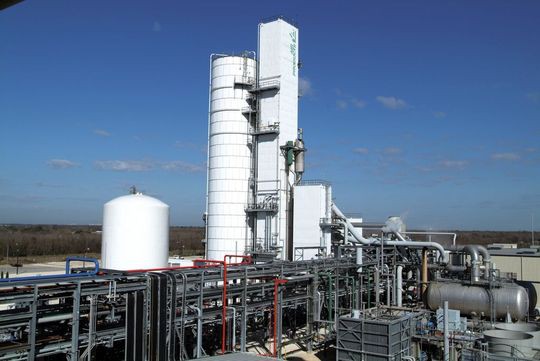

Šta je jedinica za odvajanje zraka?

AnJedinica za odvajanje zraka (ASU)je sofisticirani industrijski sustav dizajniran za frakcioniranje atmosferskog zraka u svoje primarne komponente . koji se obično sadrže kompresore za pročišćavanje, asus razlikuje u valjenim točkama plinova za postizanje visokog čistoće ove tehnologije na široko prihvaćenu u industriji koje zahtijevaju rasuću ponudu azota (N₂), kisik (o₂), Argon (AR), i tragovski plinovi kao što su neon (ne) ili helijum (HE), osiguravajući stabilnu opskrbu plinovima sa razinama čistoće često veći od 99 . 5%.



Kako funkcionira jedinica za odvajanje zraka?

Osnovni princip ASU oslanja se naKriogena frakcijska destilacija, višestepeni proces koji pretvara zrak u tekućinu pre odvajanja svojih komponenti . Evo detaljnog raspada njegovih operativnih faza:



1. Kompresija

Atmosferski zrak prvo se nacrta u sustav i komprimira se pritiscima u rasponu od 5 do 10 bara. . Ovaj korak povećava gustoću zraka, olakšavajući efikasno hlađenje i ukapljivanje u narednim fazama, a mimiziranje potrošnje energije.



2. Pročišćavanje

Komprimirani zrak podvrgava se rigorozno pročišćavanje kako bi uklonili nečistoće poput vlage, ugljičnog dioksida (COD) i ugljikovodika . Ovi kontaminanti ili adsorberi za sprečavanje krigenskih komponenti, osiguravajući integritet procesa razdvajanja i čistoće finalnih gasova .



3. Kriogeno hlađenje

Zatim se pročišćeni zrak hladi na diplomu za kriogene ({0}} diplome) kroz mrežu izmjenjivača topline i rashladnih ciklusa . ovaj proces postepeno konzumira zrak u tečni zrak, odvajajući od razdvajanja zasnovane na destilaciji .



4. Frakcijska destilacija

Tečni zrak se nanosi u sistem destilacije s više stupca:



Stupac niskog pritiska: Razdvaja tečni zrak u tečnost bogate kisikom (tačka ključanja: -183 stepen) i pare bogate azotom (tačka ključanja: -196 stepen) .

Stupac visokog pritiska (ako je primenljivo): Dodatno rafinira azot ili proizvodi argon (tačka ključanja: -186 stepen) kao nusprodukt .
Kako se tečnost uspon u stupcima, komponente ispare na njihovim ključnim bodovima ., na primer, a dušik ispari prvo i diže se na vrh stupca, dok se tečni kisik prikuplja na dnu, odvojenog iz srednjih odeljka .



5. Kolekcija i distribucija plina

Odvojeni gasovi su pohranjeni u rezervoarima (za gasovite proizvode) ili kriogene rezervoare (za tekuće proizvode) prije nego što se prevoze na sredstva na krajnjim korisnicima . navode naftovodnoj mreže, tankere ili na licu mjesta, prilagođenim specifičnim potrebama čistoće i glasnoće svake industrije ({3}}



Ključne primjene jedinica za odvajanje zraka



1. Zdravstvene i životne nauke

Medicinski kisik: Kritično za ventilacijske sisteme za bolnice, anesteziju i hitnu njegu, koji zahtijevaju razinu čistoće od 99 . 5% ili više.

Laboratorijski plinovi: Dušik visoke čistoće i argon za analitičke instrumente (E . g ., plinske kromatografije) i biofarmaceutska proizvodnja .



2. Industrijska proizvodnja

Metalurgija: Obogaćivanje kisika u čeličnom stvaranju radi poboljšanja efikasnosti peći; azot za metalnu zaštitu i zavarivanje za zavarivanje .

Poluvodiči: Azot ultra visoke čistoće (99. 999%) i Argon za okruženje za čišćenje i procese poluvodičkih izrada.

Hemijska proizvodnja: Kisik kao reaktant u sintezi amonijaka i metanola; azot za inopšavanje zapaljivih otapala .



3. Energetske i ekološke tehnologije

Generacija energije: Sagorijevanje kisika koji puše u biljkama na ugalj za smanjenje emisije; Dušik za održavanje turbine i suzbijanje vatre .

Obnovljiva energija: Kriogeno skladištenje vodonika (h₂) i metana (Ch₄) za energetske mreže; Kiseonik za proizvodnju gorivnih ćelija .



4. Industrija hrane i pića

Azotna ambalaža: Produžava rok trajanja premještanjem kisika u posudama za hranu, sprečavajući razliku i mikrob rast .

Karbonacija piva i pića: Visoka čistoća (često izvedena iz ASU nusprodukata) za gazirana pića i pivski keg sisteme .



Advanced ASU Solutions Newtek

Sa preko 20 godina ekspertize u dizajnu kriogenog sistema,NewtekStoji na čelu asu inovacije . Naše sposobnosti obuhvataju cjelokupni životni ciklus projekta, od idejnog dizajna do implementacije u ruke ključ, osiguravajući usklađivanje sa međunarodnim standardima (E. g ., ISO 13485, asme bpvc) .



Osnovne kompetencije:

Modularni ASU dizajn: Montažni kontejneri za brzo implementaciju, koji sadrži napredne lemljene aluminijumske izmjenjivače topline i kompaktne destilacijske stupove .

Energetski efikasna rješenja: Integracija turbo-ekspanza i sistema za otpadne toplote za smanjenje specifične potrošnje energije za do 15% u odnosu na tradicionalne dizajne .

Kriogeni cevovodi: Cevovodi izolirani sa po mjeri (VIP) i cjevovodi i cijevi u cijevima za minimalni gubitak topline tokom tečnog plinskog prijevoza .



Zabilježeni projekti:

Modularni ASU za rafineriju na jugoistočnoj aziji: Isporučila je 500 t / d kisik ASU sa brzom hlađenjem tehnologije, postižući 99 . 6% čistoće i 98% oporavka dušika.

Kriogena cjevovodna mreža za europski čelični mlin: Instaliran 2 km vakuum-izolirani cjevovodni sistem u Poljskoj, smanjujući tekući kisik ključanja<0.1% per day.

Jedinica za oporavak Argon za australijski rudnik: Dizajniran je samostalni argonski stupac za izdvajanje 99 . 99% čistog AR-a iz postojeće ASU, poboljšavajući nusproizvod za rudarstvo.

Zaključak

Postrojenje za odvajanje zrakasu okosnica modernog industrijskog plina, omogućavajući efikasnu proizvodnju kritičnih gasova, a podržava se ciljevima održivosti kroz optimizaciju energije i industrijama, kao što su industrija i pametniji technologies, poput modularnih dizajna i hibridnih procesa razdvajanja - nastavit će voziti inovacije .



Za prilagođene asu rješenja prilagođene vašim operativnim potrebama, kontaktirajte Newtek . Naš tim kriogenih stručnjaka posvećen je pružanju vrhunskih sustava koji uravnotežuju performanse, pouzdanost i ekonomičnost.



Posjetite Newtek ASU rješenja za istraživanje naših cjelokupnih raspona industrijskih plinskih rješenja .
